Общая информация
После составления проекта умного дома и сборки щита на объекте, возникает потребность проведения пусконаладочных работ с установленным оборудованием. В целом его можно разделить на три компонента:
- проверка составленного ранее проекта и подсоединения элементов щита;
- предварительный пуск;
- окончательная отладка перед передачей заказчику.
По возможности большая часть работы должна осуществляться в офисе, чтобы непосредственно на объекте провести минимально необходимый объем действий, не отягощая заказчика необходимостью присутствия и траты времени.
Оценка проектных документов и отрисовки щита
На данном этапе требуется:
- Собрать всю информацию о создаваемой системе и входящих в нее элементов (освещение, отопление, кондиционирование, безопасность, датчики протечки и так далее). Получить эти сведения можно у проектировщиков или менеджеров, занимающихся данным проектом.
- Получить точные данные об используемом до щита оборудовании (их модель, название, количество, документы на подключение, управление, карты регистров и так далее). Сделать это можно у тех же сотрудников.
- Собрать сведения об электротехническом оборудовании, установленном непосредственно в щите (их модель, название, количество, документы на подключение, управление, карты регистров и так далее).
- Далее осуществляется проверка всех подготовленных и прошедших согласование с клиентом сценариев работы оборудования. Все они должны быть включены в техническое задание на реализацию проекта. При отсутствии согласованных сценариев они должны быть подготовлены с учетом существующего набора оборудования с предоставлением их на согласование с клиентом. Техническая возможность внедрения сценария должна проводиться в офисе без непосредственного выезда на объект.
В процессе согласования с клиентом проведения пусконаладочных работ на объекте необходимо обговорить такие моменты как:

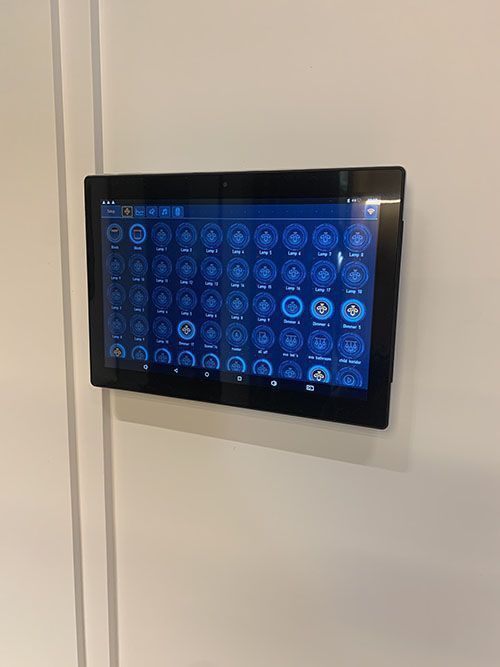

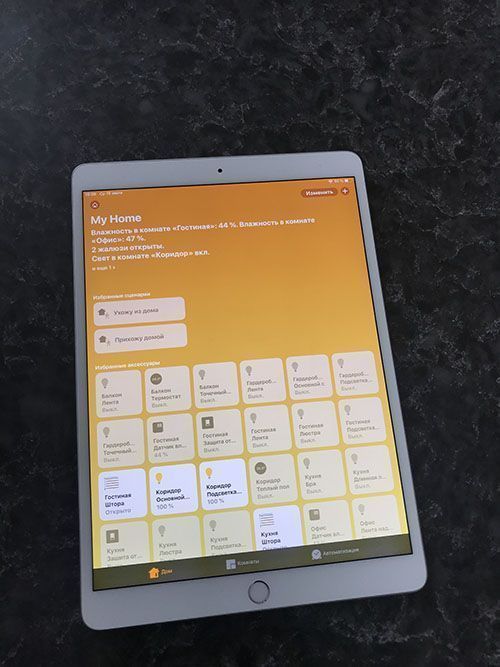

- наличие у клиента iPhone или iPad с актуальной версией операционной системы;
- подключение всех устройств, входящих в состав умного дома;
- наличие подключенного интернета.
В список требований могут включаться дополнительные условия в зависимости от состава конкретной системы «умный дом» и перечня подключенного к нему оборудованию. Например, для тестирования вытяжки потребуется наличие подключенной плиты и посуды.

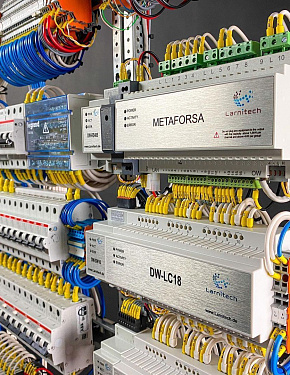

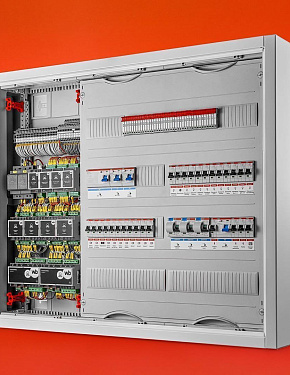

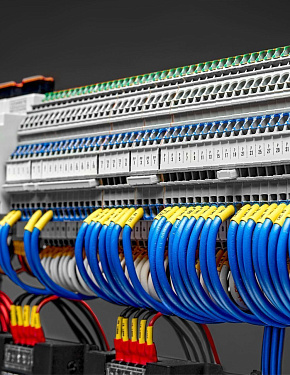

В процессе пусконаладочных работ от специалиста требуется проверка отрисовки схемы щита. Она в числе прочего включает в себя проверку слаботочного оборудования на предмет ошибок при подключении, правильность соединения источников питания, включая резервные, правильность присоединения контрактора и так далее.
Подключение шины RS-485 может столкнуться с определенными сложностями, среди которых:
- недоступность подключения к шине устройств идентичными Modbus ID;
- недоступность подключения к шине устройств с различной скоростью работы;
- недоступность подключения к шине устройств с различным размером бит данных;
- недоступность подключения к шине устройств обладающих различным уровнем честности.
При обнаружении ошибок, связанных с присоединением к шине устройств, обладающих различными характеристиками, требуется подготовка нового ТЗ на проведение перераспределения устройств между шинами RS-485 или добавления в систему новых шин для ее доведения к необходимому состоянию.
После того, как проверка щита завершена, отвечающие за подключение оборудования лица подписываются в акте. Только после этого можно приступать к реализации сценариев, ранее оговоренных с заказчиком.
Подключение питания к щиту проводится совместно специалистами по монтажу и пусконаладке. Они же проводят проверку правильности подключения оборудования, его исправность и отсутствие ошибок.
Предварительный запуск
В процессе выполнения данного этапа работ со щитом необходимо:

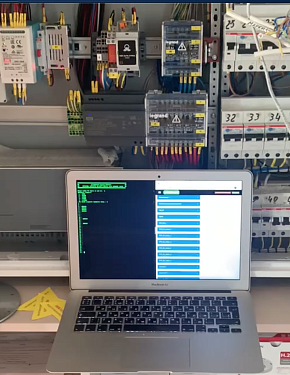

- обновить программное обеспечение контроллера;
- обновить программу всех Modbus-модулей вне зависимости от места их расположения;
- провести изменение для всех устройств Modbus-адресов;
- изготовить наклейки, на которых указываются заводские и новые Modbus-адреса;
- обновить драйверы до последних версий;
- провести настройку блоков расширений RS485, RS232, KNX и других;
- провести настройку существующих модулей расширения;
- интегрировать модули существующих виртуальных устройств;
- подготовить и прописать сценарии функционирования оборудования умного дома;
- обеспечить взаимодействие всех модулей;
- при необходимости установить дополнительное ПО;
- создать шаблоны для всех устройств системы вне зависимости от мест их расположения;
- провести нейминг в интерфейсе с расстановкой по виртуальным помещениям;
- предварительно настроить сетевое оборудование.
Проверка работоспособности предусматривает:
- проверка работоспособности и полноценного отображения в web-интерфейсе всех блоков входа;
- проверка правильности функционирования и отсутствия ошибок в работе установленных в реле;
- проверка отсутствия проблем с работой лент, например, наличия периодических мерцаний и иных проблем.
После завершения всех проверочных работ проводится упаковка щита для дальнейшей передачи на объект и выполнения монтажа. После того, как установка завершена, специалист по пуску и наладке прибывает на объект для завершения работ.
